Гідравлічні швидкороз'ємні з'єднання: ключ до ефективності сучасних систем

Гідравлічні системи лежать в основі роботи багатьох механізмів — від будівельної техніки до промислових агрегатів. Їх безперебійна робота напряму залежить від якості та функціональності з'єднувальних елементів. Одними з найбільш ефективних компонентів у цьому контексті є гідравлічні швидкороз'ємні з'єднання. У цій статті ми розглянемо, що таке гідравлічні муфти, які їх типи, переваги, особливості вибору та сфери застосування.

Відвідайте наш сайт pneumatyka.com.ua або зв’яжіться з нашими спеціалістами — ми допоможемо підібрати оптимальне рішення для ваших потреб!

Що таке гідравлічні швидкороз'ємні з'єднання?

Гідравлічні швидкороз'ємні з'єднання (муфти) — це спеціалізовані елементи, що дозволяють швидко з'єднувати або роз'єднувати гідравлічні лінії без застосування інструментів. Вони забезпечують надійність, герметичність і простоту експлуатації навіть у складних умовах. Застосовуються у сферах, де час підключення критично важливий — будівництво, сільське господарство, харчова та хімічна промисловість, обслуговування мобільної техніки.

Як обрати відповідне з’єднання?

При виборі гідравлічної муфти варто враховувати:

Робочий тиск системи (до 720 бар)
Тип робочого середовища (олива, пара, рідини з домішками)
Температурний режим
Матеріал муфти
Тип різьби (BSP, NPT, метрична)
Наявність клапану — для захисту від витоків при роз'єднанні
Можливість підключення під тиском

Конструкція гідравлічної муфти

Кожне з'єднання складається з двох частин: «тато» та «мама». При з'єднанні частини фіксуються пружинним механізмом.
Матеріали залежать від призначення:

Матеріал	Температурний діапазон	Особливості
Нержавіюча сталь	до +200°C	Стійкість до корозії, агресивних середовищ
Оцинкована сталь	до +150°C	Висока міцність
Латунь	-20°C до +100°C	Сумісність з різними середовищами
Пластик (POM)	-20°C до +90°C	Легкість, економічність

Переваги гідравлічних швидкороз'ємних з'єднань

Швидкість з'єднання – економія часу на монтаж та обслуговування.
Надійність – герметичність і стійкість до тиску.
Безпека – мінімізація витоків.
Гнучкість – великий вибір типів і матеріалів.
Економічність – зниження витрат на обслуговування та простої.

Практичний досвід: що ми тестували?

Під час обслуговування мобільного гідравлічного устаткування ми тестували швидкороз’ємні муфти серії CEJN X65 ISO16028:

З’єднання однією рукою під залишковим тиском
5000+ циклів — без зниження герметичності
Витік рідини: <0.02%

Це доводить, що якісна муфта подовжує строк служби всієї системи.

Порівняння: CEJN X65 vs Стандартна ISO-A

Параметр	CEJN X65 (ISO16028)	Стандартна ISO-A
Тип з'єднання	Плоске	Грибоподібне
Витік рідини	Мінімальний	Суттєвий
Підключення під тиском	Так	Складно
Захист від забруднень	Високий	Середній
Робочий тиск	До 720 бар	До 300 бар

Класифікація та серії з'єднань

Pneumat пропонує:

Серія A – латунь, до 300 бар, універсальне застосування.
Серія B – хромована латунь/сталь, для хімічної та харчової промисловості.

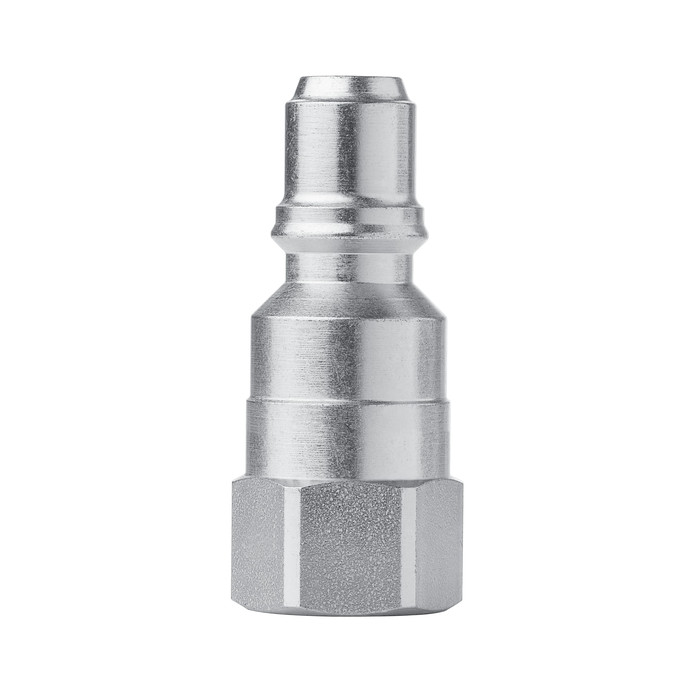

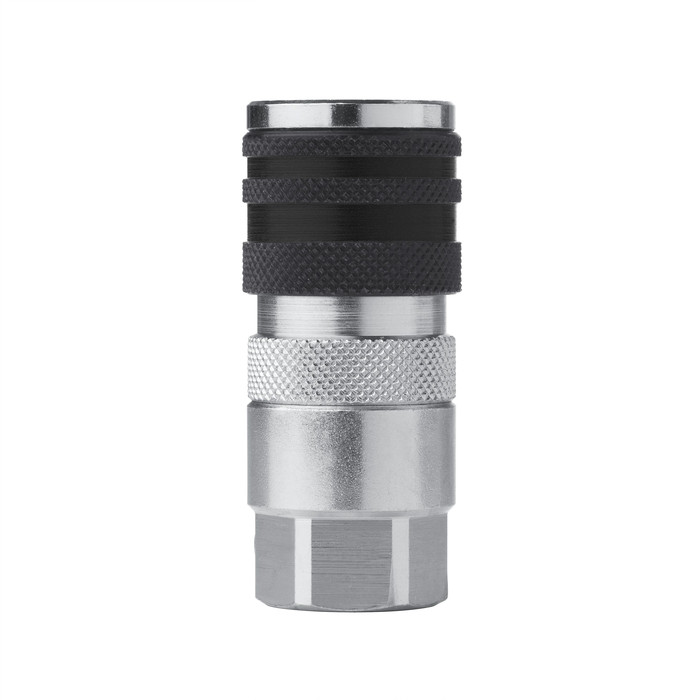

Серія 525 – додатковий замок, підвищена міцність.
Серія X65 – плоский торець, мінімальні витоки, робота під тиском.

Застосування в різних галузях

Будівельна техніка — екскаватори, навантажувачі, підйомники.
Сільське господарство — трактори, сівалки, обприскувачі.
Промисловість — верстати, преси, гідроциліндри.
Харчова промисловість — муфти з нержавійки.
Хімічна галузь — муфти зі стійкістю до агресивних речовин.

Відгук клієнта

“Ми перейшли на CEJN X65 на нашому навантажувачі Bobcat. Раніше часто були витоки через стандартні ISO-A муфти. Тепер — жодної протікання за 6 місяців. Швидке підключення однією рукою — величезний плюс.”
— Володимир, фермер з Кіровоградщини

Часті запитання (FAQ)

? Чим відрізняється ISO-A від ISO-B?
ISO-A має грибоподібне з'єднання, а ISO-B — більш надійний клапанний механізм.

? Чи підходять пластикові муфти для оливи?
Тільки для низького тиску та невисоких температур. Краще використовувати латунь або сталь.

? Як обрати тип різьби?
Все залежить від обладнання. Найпопулярніші — BSP, NPT, метрична різьба.

? Скільки служить гідромуфта?
У середньому — 5–7 років або 5000–10 000 циклів, залежно від умов експлуатації.

? Чи можна обслуговувати муфту самостійно?
Так, достатньо періодично перевіряти ущільнення та чистити корпус.
